| Antenna |
Doc. TinyTrak+GPS.pdf |
|
| schema PDF | Caratteristiche GPS | |
| Simboli APRS |
SW tinyTracV1.4 |
Se necessiti di info contattami .. sarò felice se potrò aiutarti
Ho realizzato una PCS per poter realizzare un Modulo TinyTrak con GPS, o solo GPS :
===============================
Cosi in un unico contenitore si ha il sistema completo e non ci si devi preoccuparti se il tinyTrak si alimenta a xx Vcc o il GPS ha un'altra tensione yy.
Il sistema ha già a bordo un alimentatore per i vari moduli.
Si deve solo alimentare il tutto con una tensione compresa tra 7Vcc a 18Vcc. Cioè si attacca alla batteria dell'auto e non si deve aggiungere altro riguardante l'alimentazione.
La configurazione del nominativo e dei tempi ecc la si fa tramite programma di configurazione da PC collegando il TinyTrak direttamente alla seriale DB9 (senza inversioni) ed alimentandolo.
Inoltre spostando una resistenza lo si può essere utilizzare come solo GPS, negli RTX con il modulatore a bordo, tipo Kenwod o...
Caratteristiche Tecniche:
Alimentazione ingresso: min 7Vcc max 18Vcc
Corrente a 12Vcc _____: 90mA

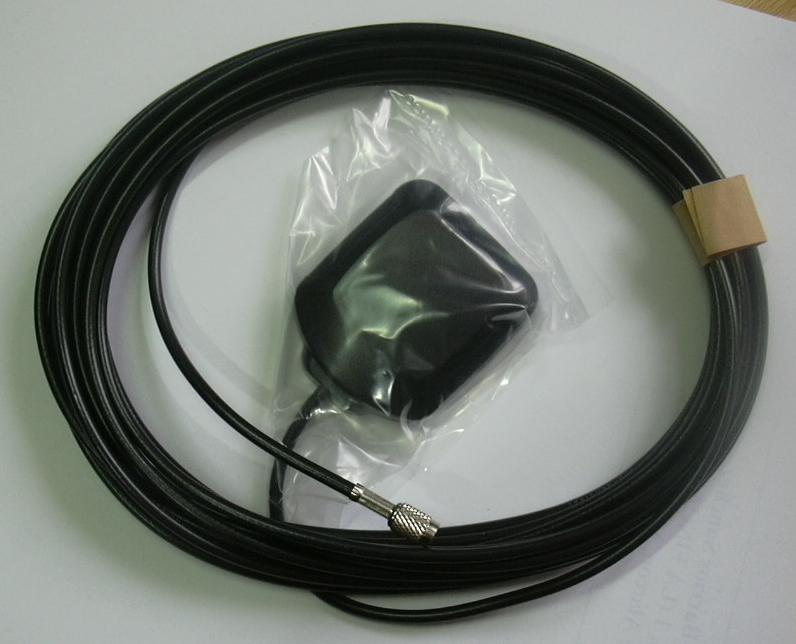

Antenna connettore __: magnetica 5mt cavo connettore SMB
Connettore segnali ___: Cannon 9poli femmina
