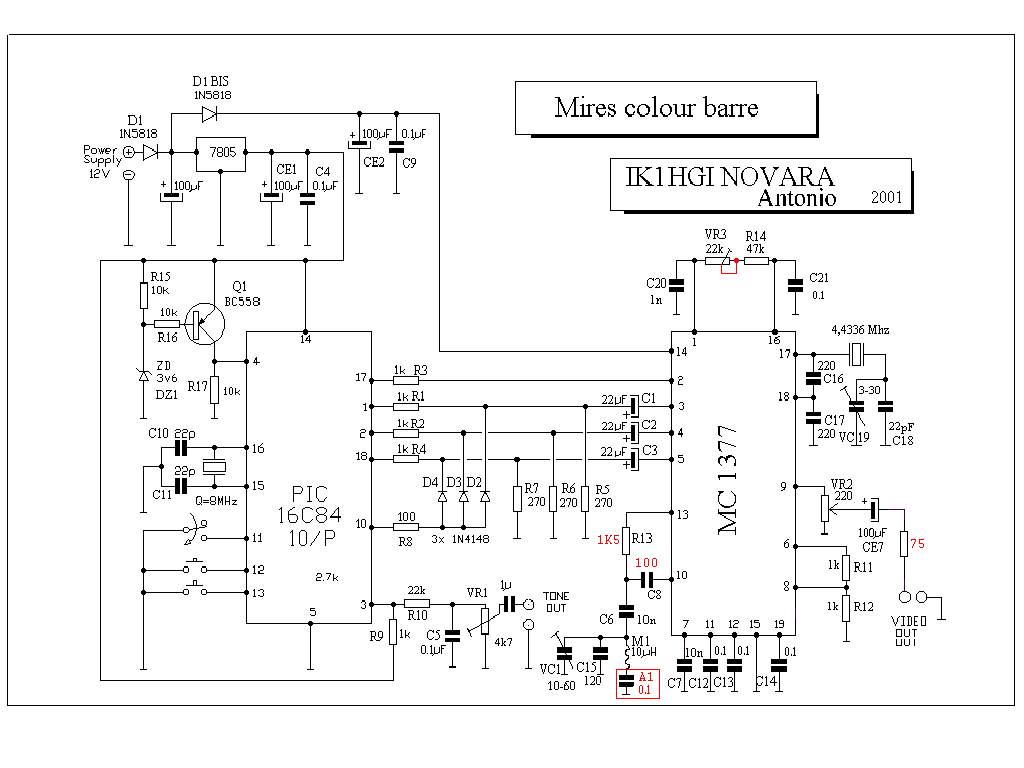

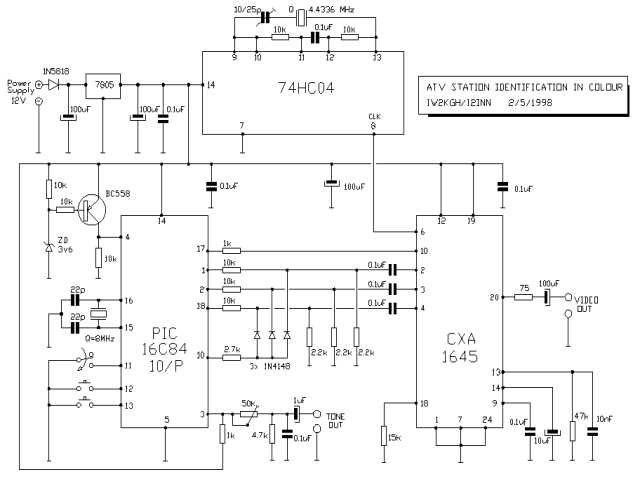

Il programma realizzato, è una elaborazione dello schema e programma originale PICDREAM



• Aggiunto interruttore, chiuso mette a massa il pin 11 del PIC denominato Scrittura
• cambiato PIC84 con 16F628

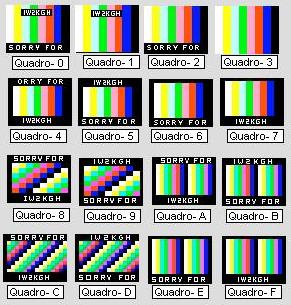

• permette di ottenere sullo schermo televisivo 16 configurazioni.













Ogni configurazione può avere un massimo di tre campi cosi suddivisi :



• Nel 1 campo scritta scorrevole, con testo e velocità di scorrimento programmabile, tramite i pulsanti fino a un max 110 caratteri
• Nel 2 campo vi sono le barre di grigio o di colore in funzione del circuito realizzato
• Nel 3 campo scritta fissa 6 caratteri (nominativo)
